LiPAD Mobile Mapping - APP smartphone/tablet per il rilievo / censimento GPS di Illuminazione Pubblica: Punti luce, Quadri elettrici ed elementi di Rete

Guarda i video relativi a APP e WEB GIS

Li.PAD ENERGY APP Mobile Mapping

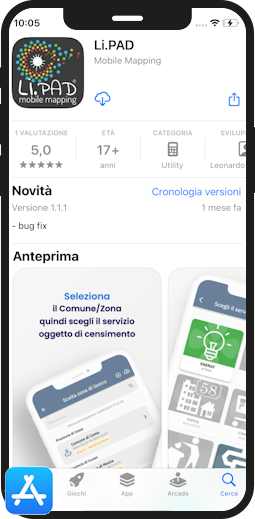

Scarica QUI la App e provala gratis sul tuo smartphone / tablet Android per i primi 100 punti luce

Li.PAD ENERGY WEB Service GIS

Accedi al WEB GIS da QUI ed esplora le varie funzionalità, esportazione dei punti luce compresa.

Scarica la guida all'utilizzo

Accedi al WEB GIS condiviso (demo)

Punti di forza

La corretta valutazione dello stato di fatto di un impianto d’illuminazione pubblica risulta indispensabile ai fini della progettazione di un intervento di riqualificazione energetica la cui realizzazione possa garantire il conseguimento del miglior risultato possibile in termini di riduzione dei consumi di energia elettrica.
L’analisi dell’impianto è rappresentata dall’ “AUDIT ENERGETICO” e Li.PAD Mobile Mapping è lo strumento migliore per raggiungere tale obiettivo.

Facile da utilizzare

L'utilizzo di un dispositivo quale lo smartphone rende estremamente semplice e intuitivo il lavoro di mappatura, anche in bicicletta.

Bassi costi hardware

L'abbinata di smartphone e GPS receiver autonomo (facoltativo), limita a poche decine di euro l'allestimento della strumentazione di lavoro.

Funzionalità dedicate

Lo sviluppo della procedura a stretto contatto con aziende attive nel settore energetico consente la schedulazione puntuale di caratteristiche tecniche.

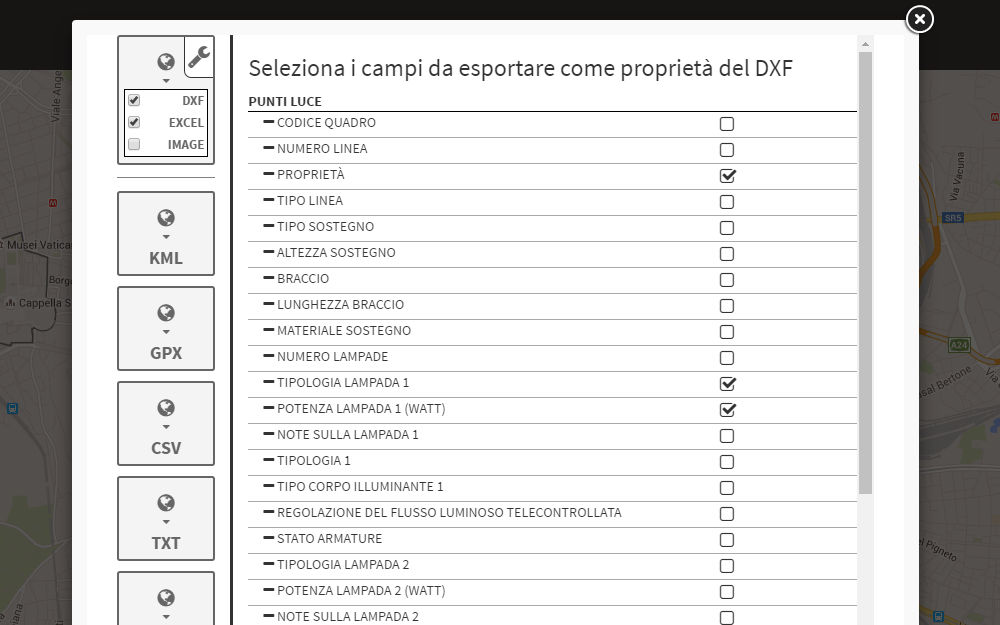

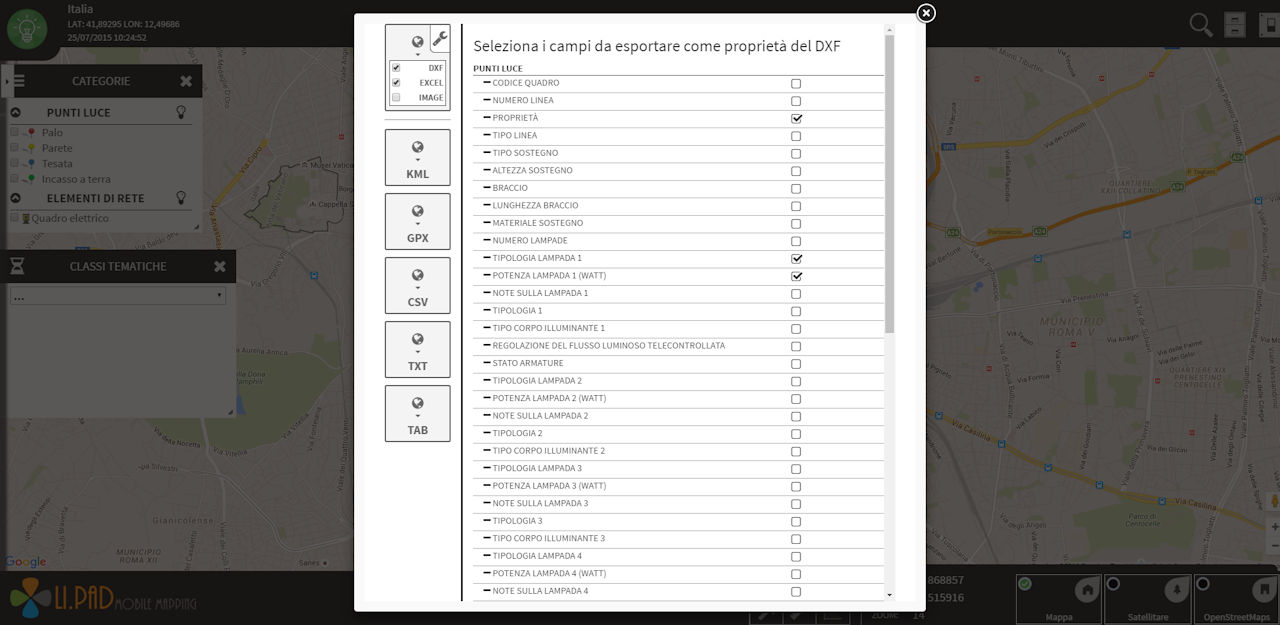

Export DXF, XLS, ...

Venticinque anni di sviluppo di applicativi cartografici ci consentono di dialogare con i più diffusi GIS e software tecnici quali AutoCAD e ArcGIS.

Dispositivi supportati (smartphone e tablet)

ANDROID (Samsung, LG, HTC, Huawei, Sony, Wiko, NGM)

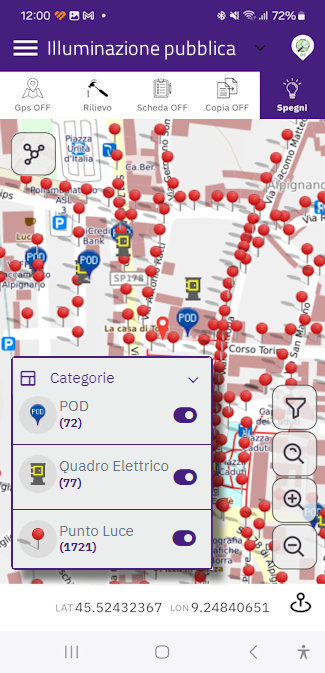

Funzionalità

Passa con il mouse sul blocco di interesse

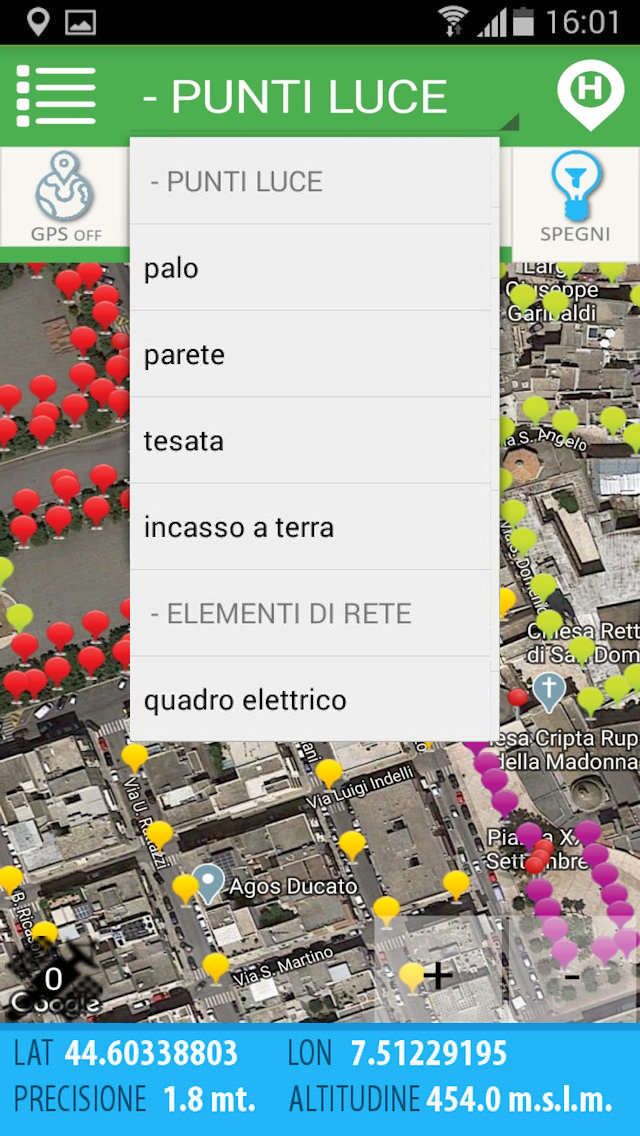

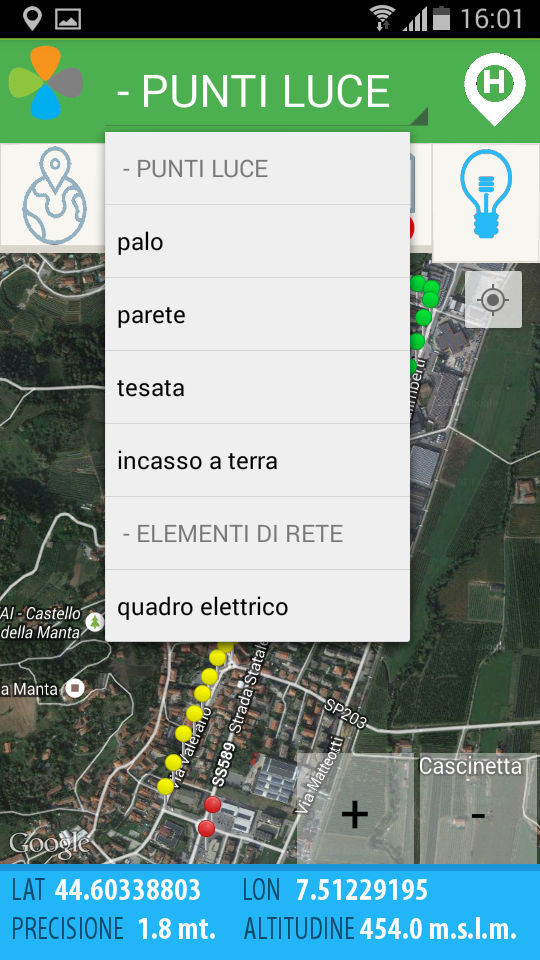

Categoria

Consente la selezione della categoria di elementi da mappare (pali, tesate, a parete, ...)

Tipo mappa

Consente la scelta del tipo di mappa da rappresentare (stradale, satellitare, mista).

Area mappa

Riporta la porzione di territorio in corso di mappatura con evidenziati o meno gli oggetti già rilevati; all'occorrenza può essere sostituita dalla scheda di compilazione, dalle manutenzioni effettuate o dalle immagini allegate.

Coordinate

Presenta i valori correnti di posizionamento: latitudine, longitudine, accuratezza della posizione e altitudine rilevata.

GPS

Attiva il ricevitore GPS esterno (o a scelta interno al dispositivo) e la conseguente attività interattiva sull'area mappa.

Rilievo

La pressione analizza la posizione GPS del punto corrente e ne fissa la posizione su mappa.

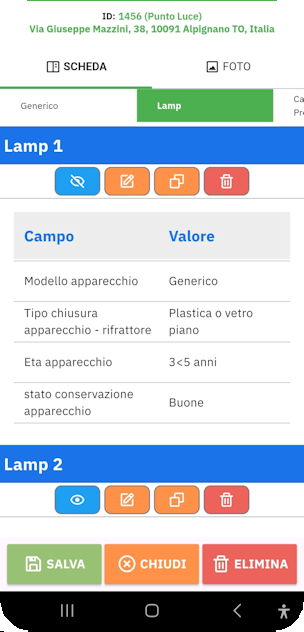

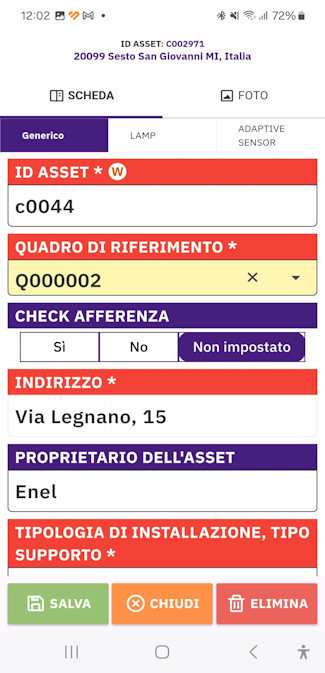

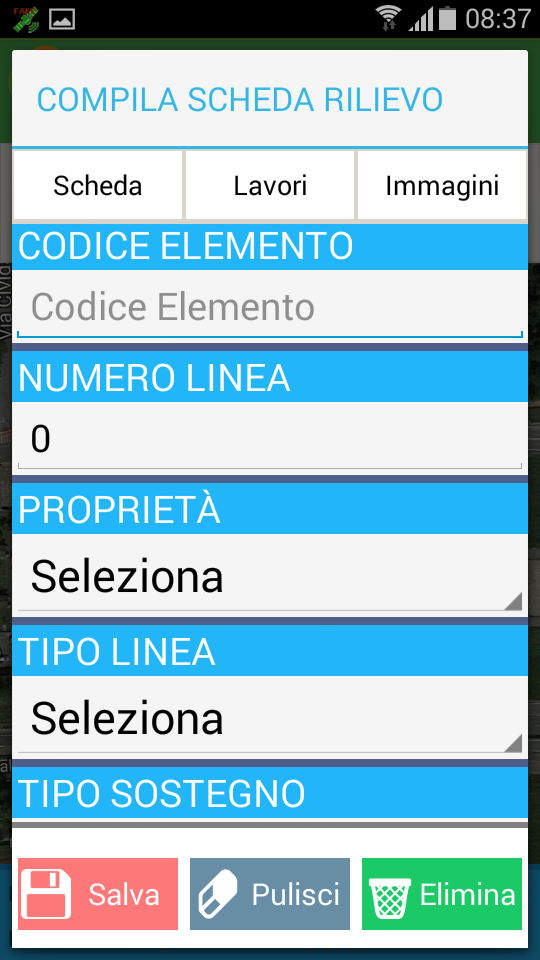

Scheda

Attiva o meno l'apertura e conseguente compilazione della scheda informativa asssociata al punto rilevato in precedenza.

Copia

Attiva o meno la serialità delle informazioni associate a punti rilevati in consecutio e con medesime caratteristiche.

Accendi

Mostra o nasconde gli elementi puntuali rilevati nella porzione di mappa corrente.

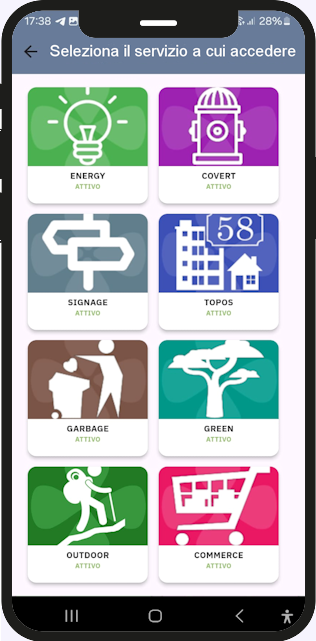

Spin-Off

L’alto grado di personalizzazione del servizio ha consentito di approntare diverse soluzioni per il rilievo in campo o da stazione fissa e la successiva gestione delle informazioni nei siti personali.

Li.PAD Energy

Illuminazione pubblica - punti luce e quadri elettrici
rilievo in campo di Punti luce (pali, a parete, tesate, incassi a terra,), Quadri elettrici ed elementi di rete ai fini della redazione dello Stato di Fatto dell'impianto di Illuminazione Pubblica, o come punto di partenza certo e puntuale per la produzione del P.R.I.C. (Piano Regolatore Illuminazione Comunale).

Accedi al WEB SERVICE Energy

Li.PAD Covert

Reti tecnologiche - pozzetti e elementi di rete
specialmente per i piccoli comuni è frequente il caso di assoluta mancanza di informazioni, anche cartacee, sullo stato di fatto di pozzetti, prese, caditoie e dei percorsi della varie reti tecnologiche quali gas, telefonia, acquedotto; nella maggior parte dei casi il tutto viene lasciato ai ricordi della cosiddetta “memoria storica” in servizio da decenni in Comune, sia esso impiegato, messo o cantoniere.

Accedi al WEB SERVICE Covert

Li.PAD Topos

Toponomastica - numerazione civica
attraverso la rilevazione dei numeri civici il Comune raccoglie informazioni sulla numerazione civica e sugli edifici presenti sul proprio territorio.
La procedura consente l'importazione dello stradario ufficiale (elenco vie) e catalogare l'accesso secondo le seguenti categorie: RE - Residenziale, BX - Autorimessa, CR - Carraio, PR - Produttivo, CO - Commerciale, DT - Direzionale/terziario, TR - Turistico/Ricettivo, SE - Servizi, AL – Altro.
Accedi al WEB SERVICE Topos

Li.PAD Commerce

Attività Produttive e/o Servizi Pubblici
costituisce un importante valore aggiunto del sito istituzionale di una Pubblica Amministrazione; viene data la possibilità al turista o al semplice cittadino di orientarsi tra i servizi pubblici (municipio, scuole, ospedale, stazioni, impianti sportivi, parchi pubblici, aeroporti, musei, luoghi di culto, biblioteche, associazioni, ) o accedere all’archivio delle attività ricettive (hotel, alberghi, ristoranti, pizzerie) e non.
Accedi al WEB SERVICE Commerce

Li.PAD Garbage

Raccolta R.S.U. - cassonetti e isole ecologiche
in questi periodi di avvio di progetti di raccolta differenziata, porta a porta, etc … particolare importanza riveste la collocazione puntuale degli elementi coinvolti; di particolare utilità risulta l’informazione territoriale di cassonetti per la raccolta pile, medicinali o isole ecologiche di cui l’utenza molte volte non ne conosce l’ubicazione.

Accedi al WEB SERVICE Garbage

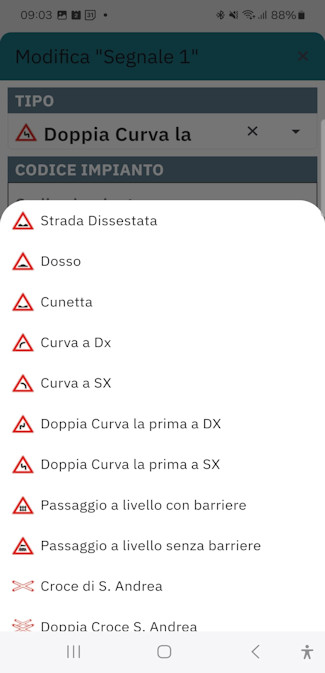

Li.PAD Signage

Segnaletica stradale e/o cartellonistica
non sempre l’amministrazione dispone di un archivio digitale su cui siano evidenziati, non solo la segnaletica tradizionale ma anche e soprattutto la cartellonistica pubblicitaria di qualsiasi natura, dalla piccola targhetta di indicazione in zona industriale al grande cartellone a bordo strada; il servizio può costituire un valido strumento per il monitoraggio, anche pecuniario, degli elementi di cui sopra.

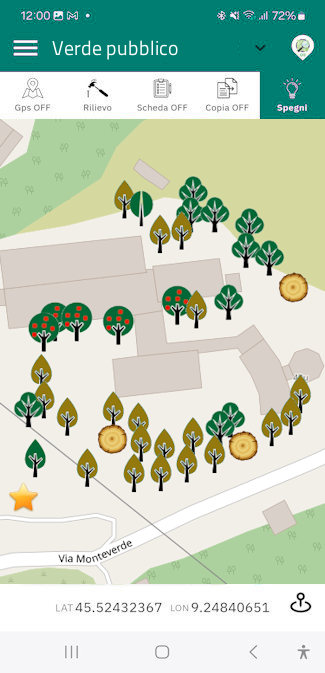

Li.PAD Green

Verde pubblico – monitoraggio stato vegetativo
particolare importanza riveste il rilievo della qualità di piante e arbusti presenti nei parchi pubblici o nei grandi viali o litorali; fenomeno molto presente in questi tempi è la presenza invasiva del Punteruolo Rosso delle palme litoranee oppure della Batteriosi del kiwi nelle zone produttive di Piemonte e Lazio; il servizio può fornire in tempo reale lo stato vegetativo.

Li.PAD Rainbow

Viabilità pubblica - dissesti e danni da maltempo
il cittadino è sempre molto sensibile alla tempestività negli interventi di riparazione di strade e piazze in seguito a disagi da maltempo; il servizio può costituire uno strumento per l’utente che può segnalare piccoli disservizi in aggiunta ai dissesti stradali (affissioni selvagge, barriere architettoniche, esondazioni canali e fossi, graffiti, paline divelte, veicoli abbandonati, etc ...).

WEB Service

Li.MAPS Service - Servizio Geoinformativo

Li.MAPS è l’acronimo sotto il quale Leonardo WeB S.r.l. ha raccolto lo sviluppo di applicativi web oriented a carattere geoinformativo turistico – culturale – tecnico sulla base delle cartografie messe a disposizione, a vario titolo, dagli operatori Google e Microsoft.
Google Maps e Microsoft Bing Maps dispongono di una vasta gamma di API (cfr. Application Programming Interface) che permettono di incorporare la robusta funzionalità e l'utilità quotidiana delle mappe nel proprio sito, e sovrapporvi i propri dati.
FUNZIONALITA’
Li.MAPS è un servizio innovativo progettato per Primarie Aziende, Enti ed Istituzioni che intendono valorizzare il proprio Portale o Sito Internet, arricchendolo con un servizio geoinformativo, specificamente rispondente alle proprie esigenze, senza dover sostenere i rilevanti costi che l’allestimento di un sistema cartografico con tali requisiti comporterebbe per le licenze della cartografia e degli applicativi software, per l’acquisizione di idonea configurazione hardware etc …, nonché quelli ricorrenti di gestione, manutenzione, aggiornamento dati geografici, personale tecnico, etc ...
Offrire ai propri Utenti la possibilità di consultare le mappe e di visualizzare sulle stesse le informazioni desiderate costituisce, secondo le recenti statistiche, uno dei principali elementi di attrattiva e di fidelizzazione del visitatore.
Con Li.MAPS gli Utenti che accedono al portale dispongono, direttamente su di esso e senza trasmigrare, di tutte le informazioni contenute nel data-base dell’Azienda o Ente committente, visualizzabili sullo sfondo delle mappe turistiche (Google Maps, Microsoft Bing Maps) di inedita qualità grafica; possono inoltre calcolare il percorso per raggiungere il punto di interesse selezionato da qualsiasi località del Territorio Nazionale o Extra Nazionale.

Pacchetto software comprendente

motore cartografico di navigazione eccezionalmente performante, rapido e dotato di comandi semplici ed intuitivi, che consente un’ampia gamma di funzioni, le più significative delle quali sono descritte nei paragrafi successivi.
programmi applicativi connessi per la gestione dei data base (Microsoft Access oppure Microsoft Sql Server, Oracle per installazioni con una importante mole di dati).
modulo per la gestione degli elementi puntuali, lineari e areali;
modulo per il calcolo e la visualizzazione dei percorsi;
modulo per l’upload di repertorio fotografico e multimediale in genere.

Base geografica Google Maps, Microsoft Bing Maps

Carta stradale: in essa sono evidenziati gli assi della viabilità stradale unitamente alla toponomastica relativa (denominazioni delle vie e piazze, località, sensi unici, numeri civici per le maggiori città, …);
Carta satellitare: è la mosaicatura delle immagini satellitari; l’aggiornamento di tali tavole può anche differire a seconda dell’area territoriale in esame o in funzione dell'operatore scelto ma, comunque, riveste un importante ruolo nella visibilità del territorio.
Carta 3D Google Earth: è la mosaicatura delle immagini satellitari in visione 3D; consente di muoversi sul territorio con visuali prospettiche ed orientare liberamente gli assi di visuale.
Google Street View è una nuova tecnologia caratteristica di Google Maps e Google Earth che fornisce viste panoramiche a 360° gradi in orizzontale e a 290º in verticale lungo le strade (a distanza di 10-20 metri l'una dall'altra) e permette agli utenti di vedere parti di varie città del mondo a livello del terreno.
Microsoft Bing Bird’s Eye: letteramente visuale a “volo d’uccello”, mosaicatura delle immagini aeree che garantiscono una visuale a 360° su 4 quadranti in modalità tridimensionale (n.b. non disponibile per le piccole città).

Principali funzionalità
Li.MAPS rappresenta il servizio geoinformativo on-line più completo, che viene specificamente personalizzato sulla base delle esigenze dell’Azienda convenzionata.
Esso prevede un motore di ricerca con menu selettivi articolati secondo le esigenze del Committente, un data base riservato (costituito dall’area geografica e dalle risorse prescelte dal Committente) e molteplici funzioni, che offrono all’Utente oltre alla possibilità di navigare sulle mappe nelle diverse scale zoomabili, le opzioni e chiavi di ricerca previste dalla personalizzazione.

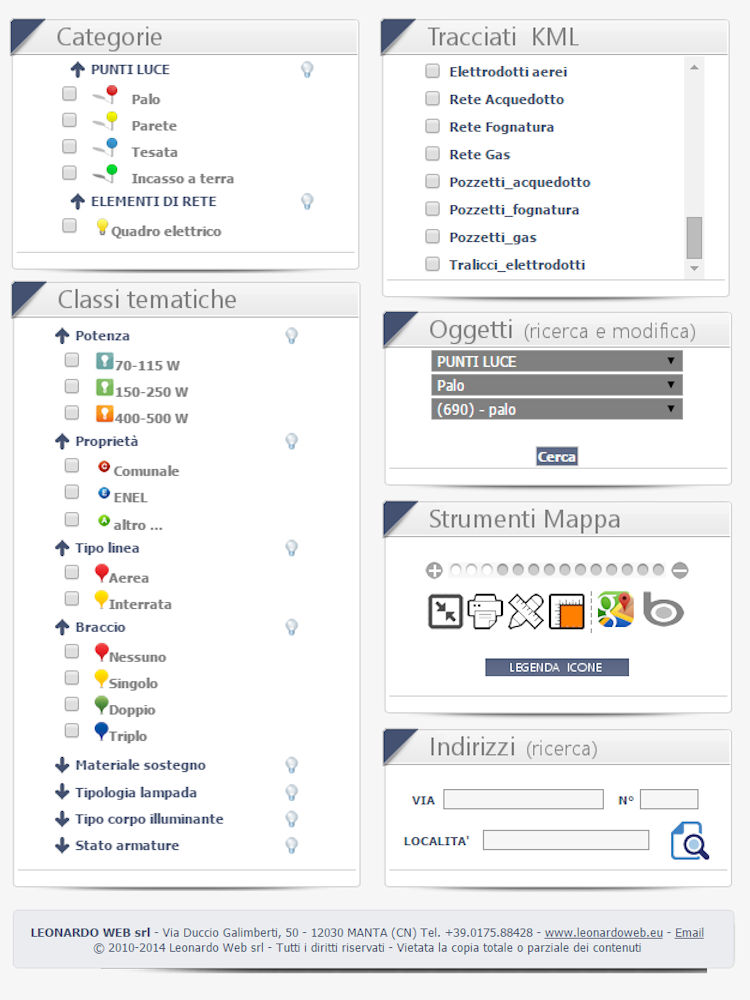

Nel seguito sono illustrate le sezioni previste:

Categorie

Consente la selezione della categoria o della singola specie di elemento da visualizzare (pali, tesate, a parete, ...)

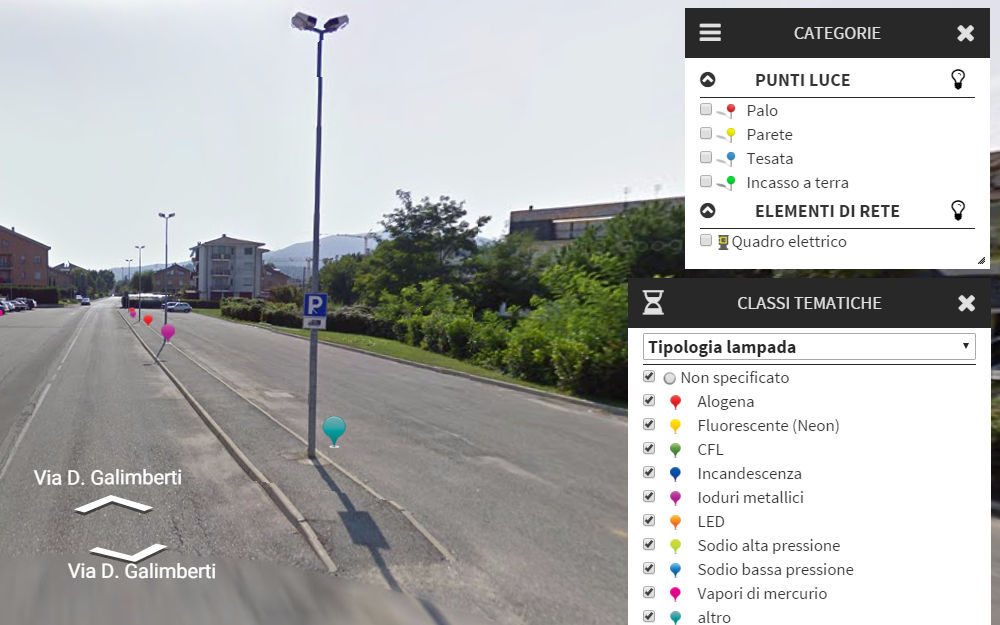

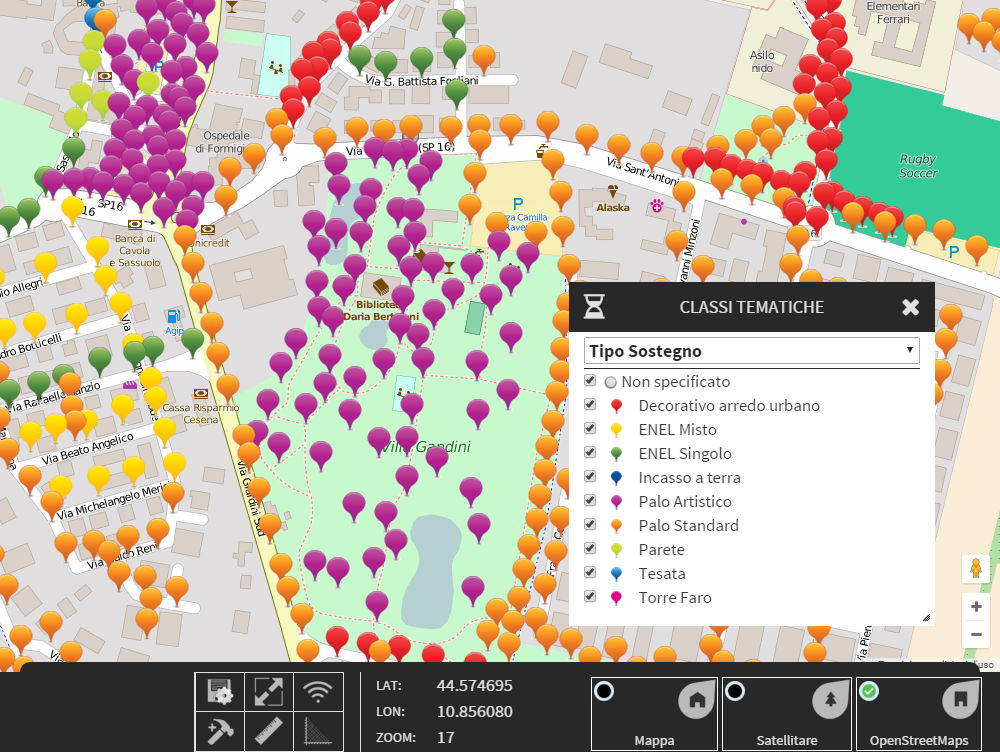

Classi tematiche

In alternativa alla visualizzazione standard, consente la tematizzazione grafica degli elementi in funzione di una specifica classe di attributo. Si ottiene quindi una visibilità molto interessante ai fini dei calcoli statistici (p.e potenza della lampada, proprietà del sostegno, tipo di materiale di costruzione, ...)

Tracciati KML

Funzionalità opzionale: consente la visualizzazione di tracciati cartografici (dxf, shp) precedentemente convertiti nel formato KML. Tale possibilità si rivela molto utile per la rappresentazione in contemporanea di tratte, linee e simboli.

Ricerca e modifica

Consente la ricerca degli elementi puntuali presenti nell'entità geografica, anche ai fini della loro interrogazione e modifica grafica (spostamento) e alfanumerica.

Strumenti mappa

Sezione che incorpora gli strumenti tipici di un G.I.S., vale a dire funzionalità quali:

misura di distanze e lunghezze parziali;
misura di aree e superfici;
switch tra provider cartografici Google Maps / Microsoft Bing Maps;
stampa della porzione cartografica rappresentata;
spostamento e allineamento degli elementi puntuali rappresentati

Indirizzi

Consente la ricerca di un quasivoglia indirizzo, digitando il nome via, numero civico e comune o, in alternativa, solo quest'ultimo.

Ricevitore GPS

Li.PAD Mobile Mapping si avvale, quando questi è presente, del ricevitore interno allo smartphone / tablet.
La precisione media si aggira sui 2,5 - 3 metri, ampiamente sufficiente quando trattasi di rilievo speditivo, finalizzato cioè al rilievo quantitativo più che qualitativo.
Qualora si intenda ottenere un'accuratezza maggiore si può utilizzare un ricevitore esterno collegato via bluetooth al dispoitivo.
Oltre ad ottenere una precisione maggiore si va a ridurre l'utilizzo di batteria del dispositivo, garantendo così una durata maggiore.

Li.PAD Mobile Mapping - ricevitori GPS esterni

Nel seguito vengono riportati, a puro titolo dimostrativo, alcuni GPS receiver utilizzati con ottimi risultati dagli utilizzatori di Li.PAD Mobile Mapping. Il primo di fascia alta (circa € 150,00), il secondo medio (circa € 90,00).
Clicca sulle icone rosse per visualizzarne i dettagli.

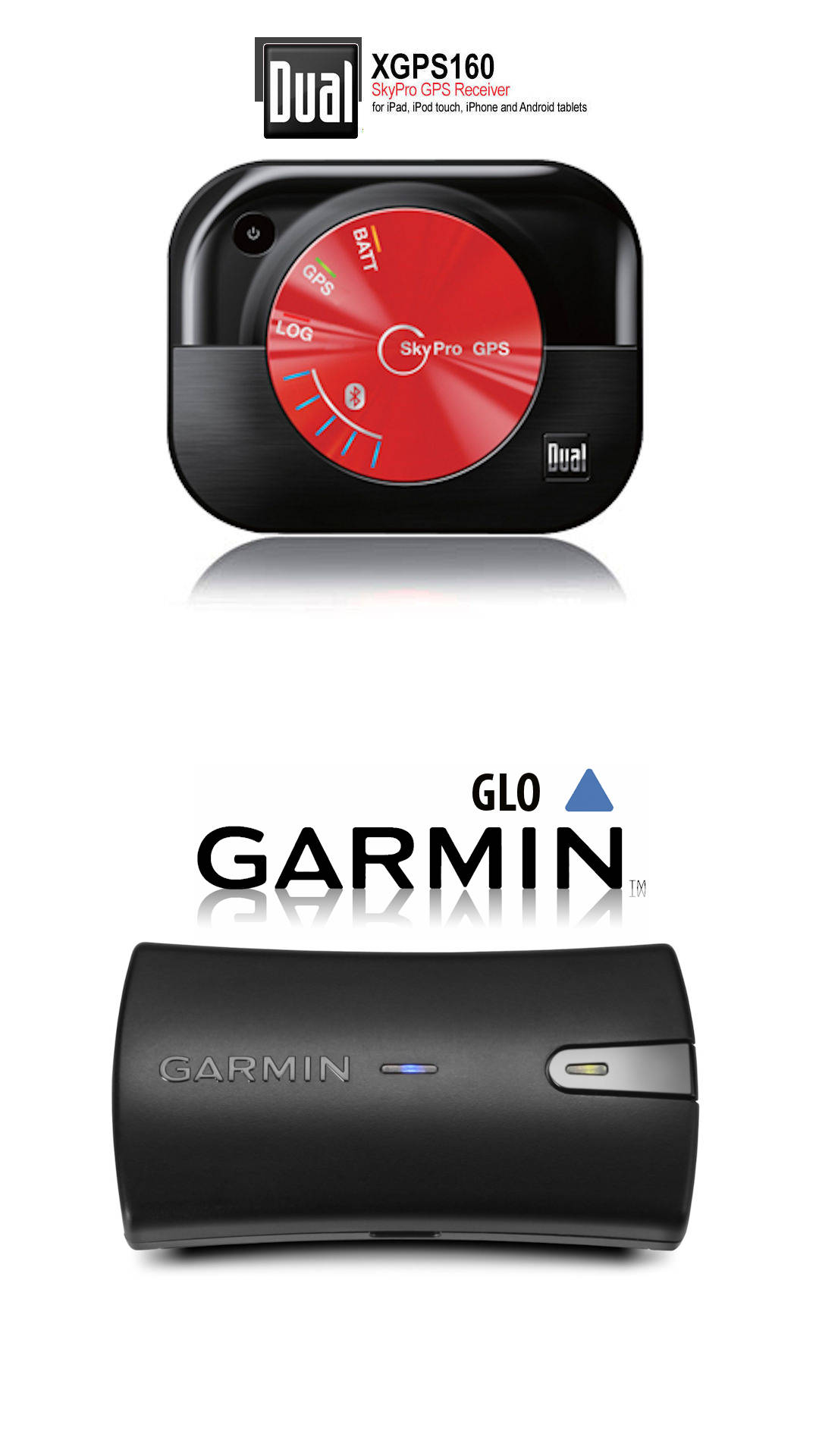

DUAL - SkyPro XGPS160 GPS Receiver

Lo SkyPro è un ricevitore GPS ad acquisizione rapida del segnale e a 10Hz di frequenza di aggiornamento, che lo rende il GPS ideale per i piloti.Il ricevitore WAAS è compatibile con i sistemi GPS (USA) e GLONASS (Russia) e se si connette via Bluetooth a fino a 5 tablet o laptop contemporaneamente. Il ricevitore Dual SkyPro GPS XGPS160 funziona con tutte le app EFB su iPad, iPad mini, iPhone e iPod touch su dispositivi Android, Windows (anche il Surface) e OS X dotati di Bluetooth. La batteria ricaricabile dura fino a 10 ore e come il suo predecessore, il popolare XGPS150 è compatibile con l'applicazione Status Tool gratuita sull'iTunes App Store. L'applicazione consente anche di accendere e spegnere la funzione di registrazione automatica del percorso e di esplorare le informazioni dei file di log memorizzati.Il ricevitore Dual SkyPro GPS XGPS160 include un cuscinetto anti scivolo per usarlo su superfici verticali o orizzontali e un adattatore 12-28V per caricare in cabina. Caratteristiche: Possibilità di connettere fino a 5 dispositivi contemporaneamente. 10 ore di autonomia (erano solo 8 nel modello 150). Capacità di monitoraggio del percorso. Refresh più veloce, 10X al secondo. Registrazione automatica del percorso. Funziona con app EFB e altre app per GPS; gare automobilistiche, navigazione... App gratuita sull'App Store. Include caricatore 12-30V.
Sito web del produttore

Specifications

GPS/GLONASS

GPS and GLONASS supported simultaneously
99 channels
SBAS (WAAS, MSAS, EGNOS, GAGAN) supported
GPS: L1 1598.0625~1605.375 MHz
GLONASS: L1 1598.0625~1605.375 MHz
Accuracy: +/-2.5m (CEP)
Fast location acquisition times: < 29 secs (warm or cold start)
Position updates: up to 10 times per second
Maximum speed: 1000 kts / 1150 mph
Maximum altitude: 20,000 m / 65,600 ft

Bluetooth

CSR engine
Version: 2.1 + EDR
Bluetooth connectivity to up to 5 devices (5 Apple devices, 5 Android devices, etc.)
Bluetooth range: 33 ft / 10m (open space)

Internal Battery

Full charge lasts for at least 10 hours of continuous use (for 1 device)
Recharges in 3 hours
Capacity: 1400 mAh
Plug in to 12VDC source for continuous use

General

Supports both NMEA and Apple protocols

GARMIN GLO GPS Receiver

Navigate with Garmin-caliber GPS data on the mobile device of your choice. GLO brings you the best of both worlds by combining GPS/GLONASS receivers with Bluetooth® technology so you can enjoy precise position information on your iPad, iPhone or Android device.

The Accuracy of GPS + GLONASS
GLO can receive position information from both the GPS and GLONASS satellite constellations, allowing it to connect to up to 24 more satellites than devices that rely on GPS alone. This allows GLO to lock on to satellites approximately 20 percent faster and remain connected even at high speed. What’s more, GLO updates its position information at 10 times per second — that’s up to 10 times more often than the GPS receivers in many mobile devices.

Set It Up and Go
Using Bluetooth technology, GLO wirelessly pairs to your mobile device. Just set GLO within range of your mobile device, and in moments you’ll be receiving GLO’s position data. It has up to 12 hours of battery life to keep your position on long trips, and charging GLO between uses is easy with the included USB cable or optional 12/24 volt cigarette lighter adapter. The optional friction mount keeps the receiver safe on your dashboard and in full view of satellites.
Sito web del produttore

Caratteristiche

Unit size, WxHxD: .70" x 1.65" x 3.04" (1.78 x 4.19 x 7.72 cm)
Weight: 2.12 oz (60.1 g)
Receiver Technology: GPS+GLONASS
WAAS: Yes
Update Rate: 10 Hz
Accuracy: 3 meters
Battery Capacity: 1100mAh
Battery Life: 12 hours
Hot Start Time: 3–5s
Warm Start Time: 35s
Cold Start Time: 60s

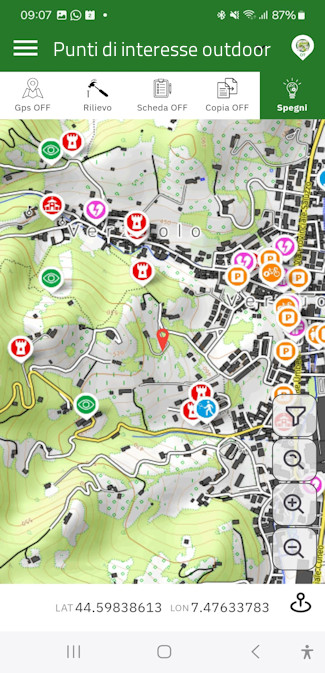

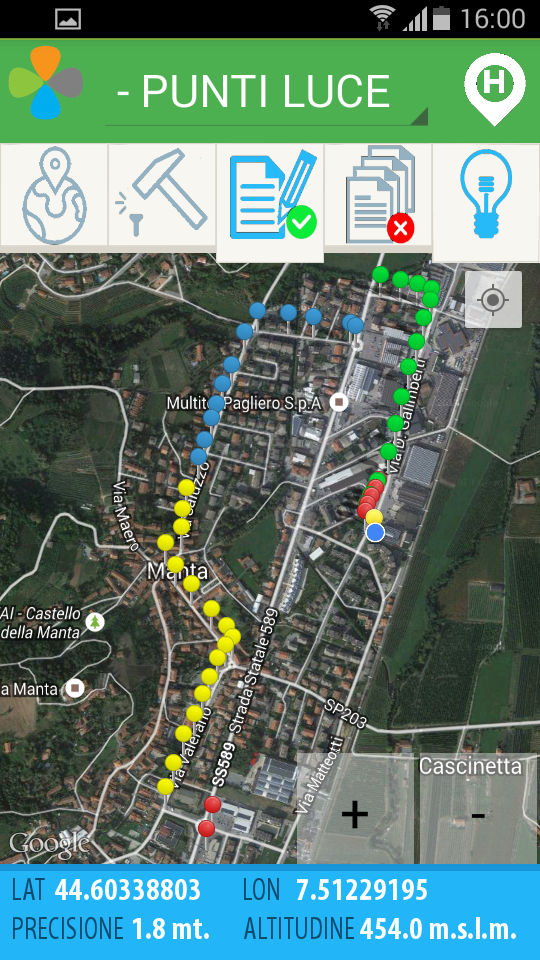

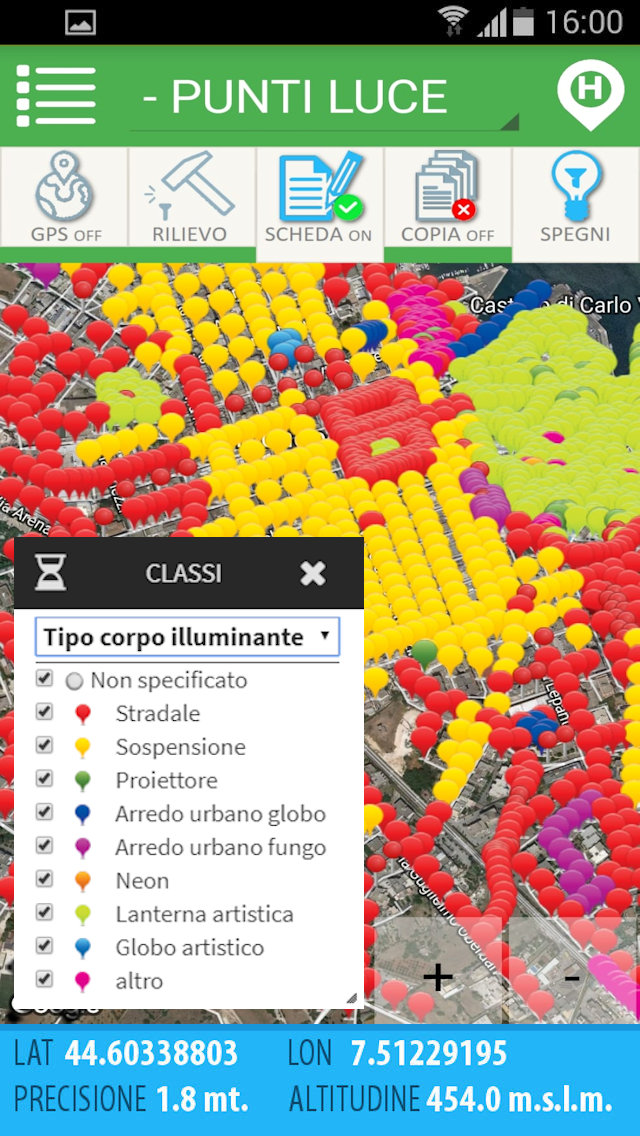

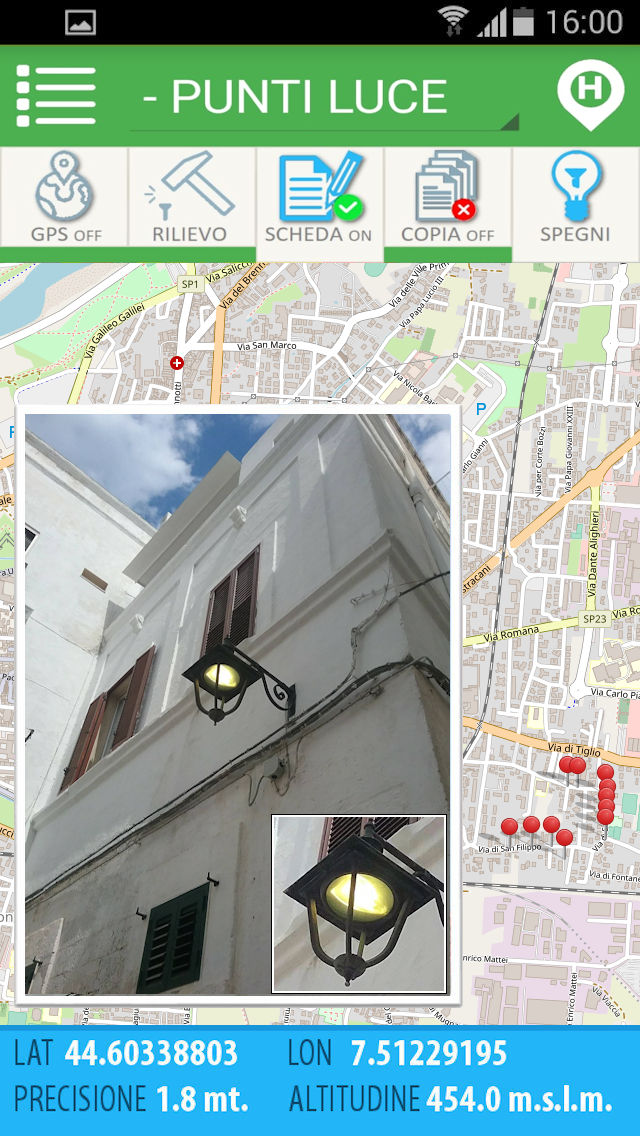

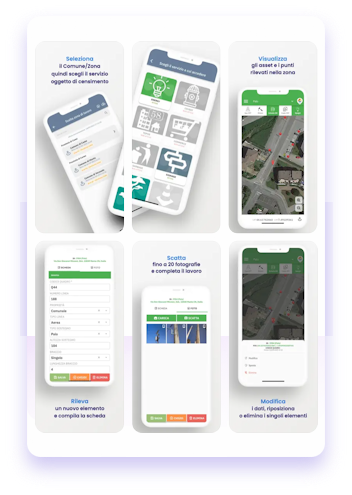

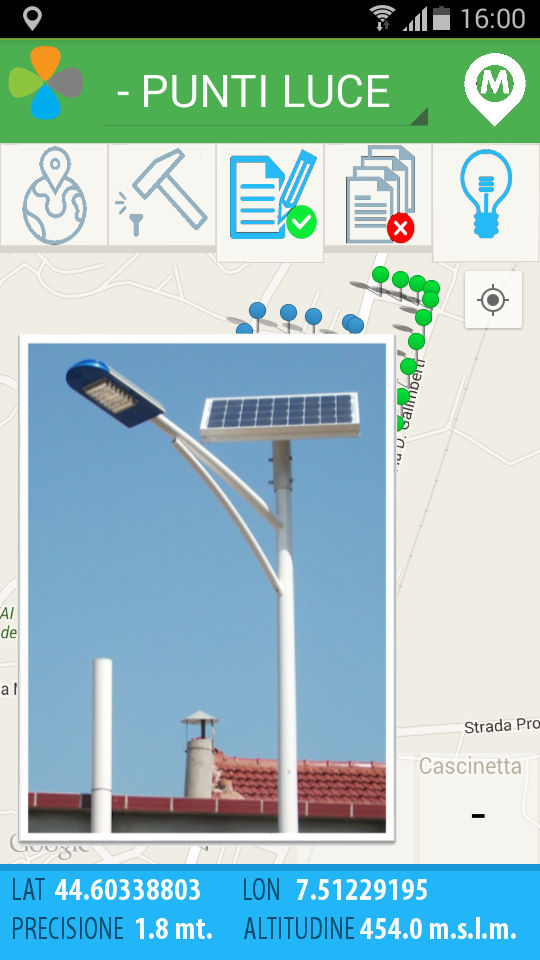

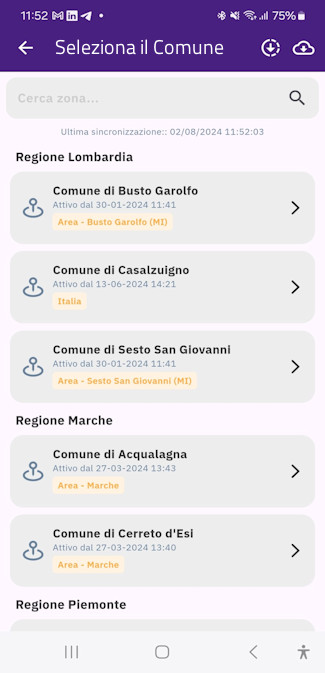

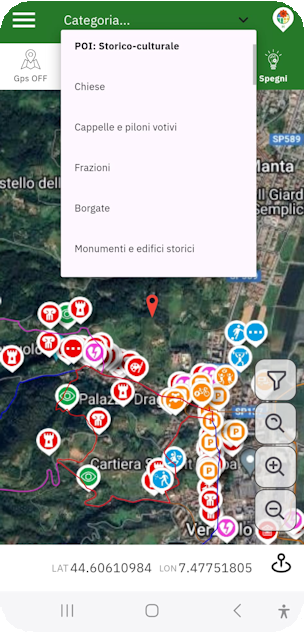

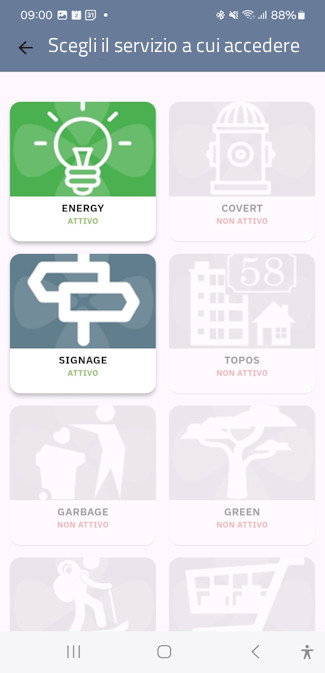

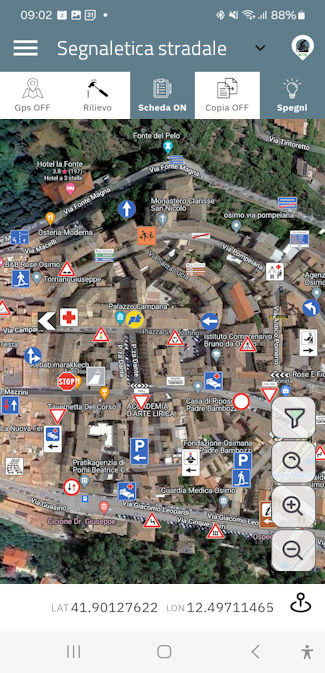

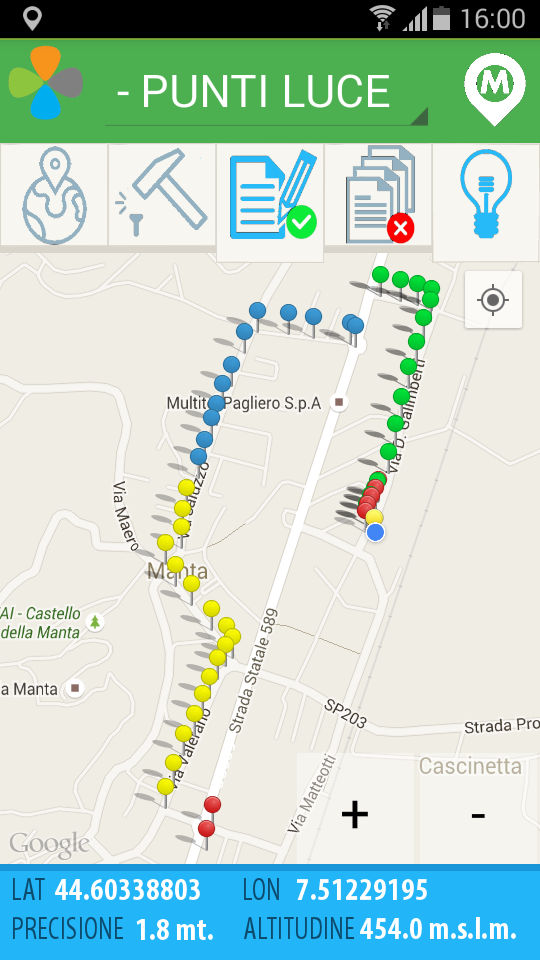

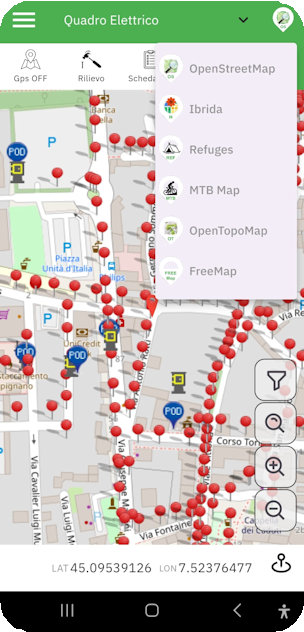

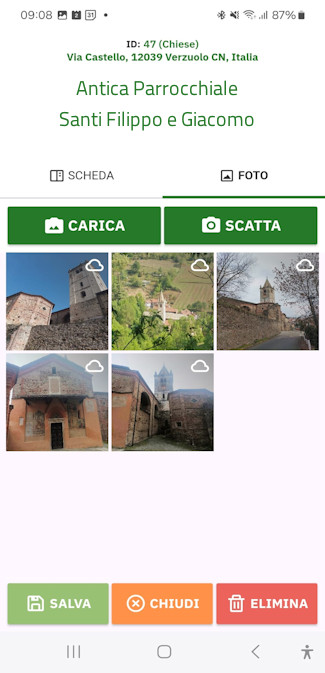

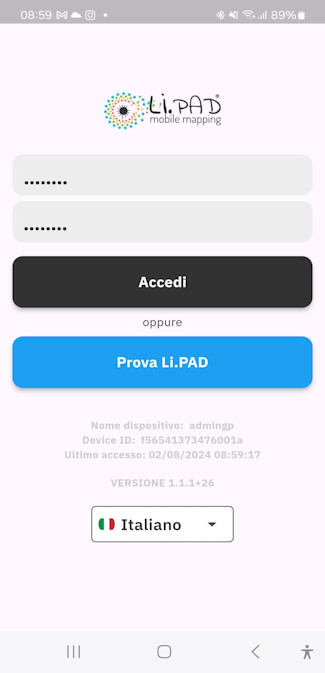

APP Screenshots

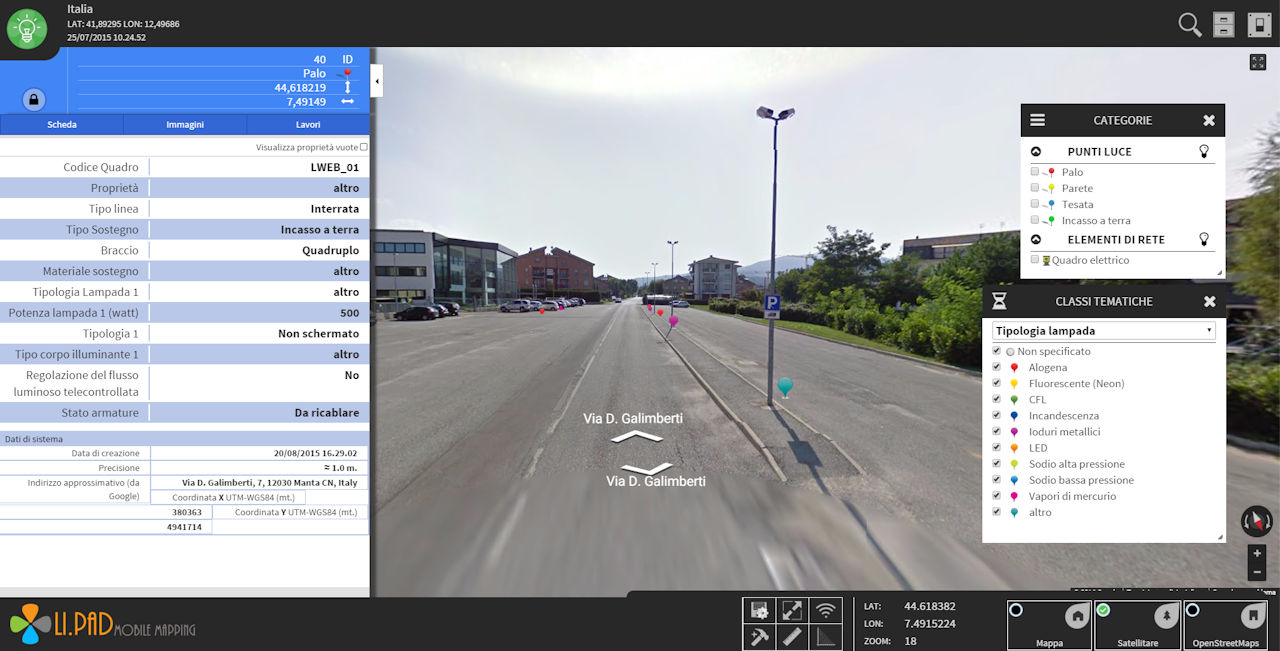

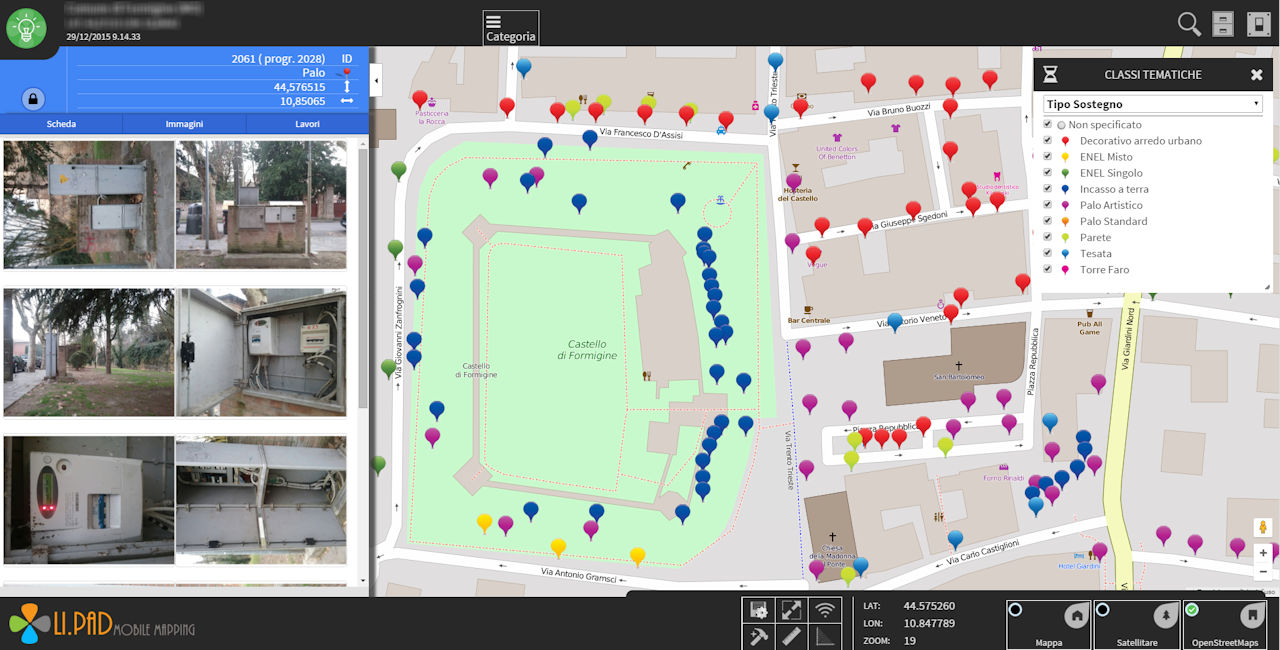

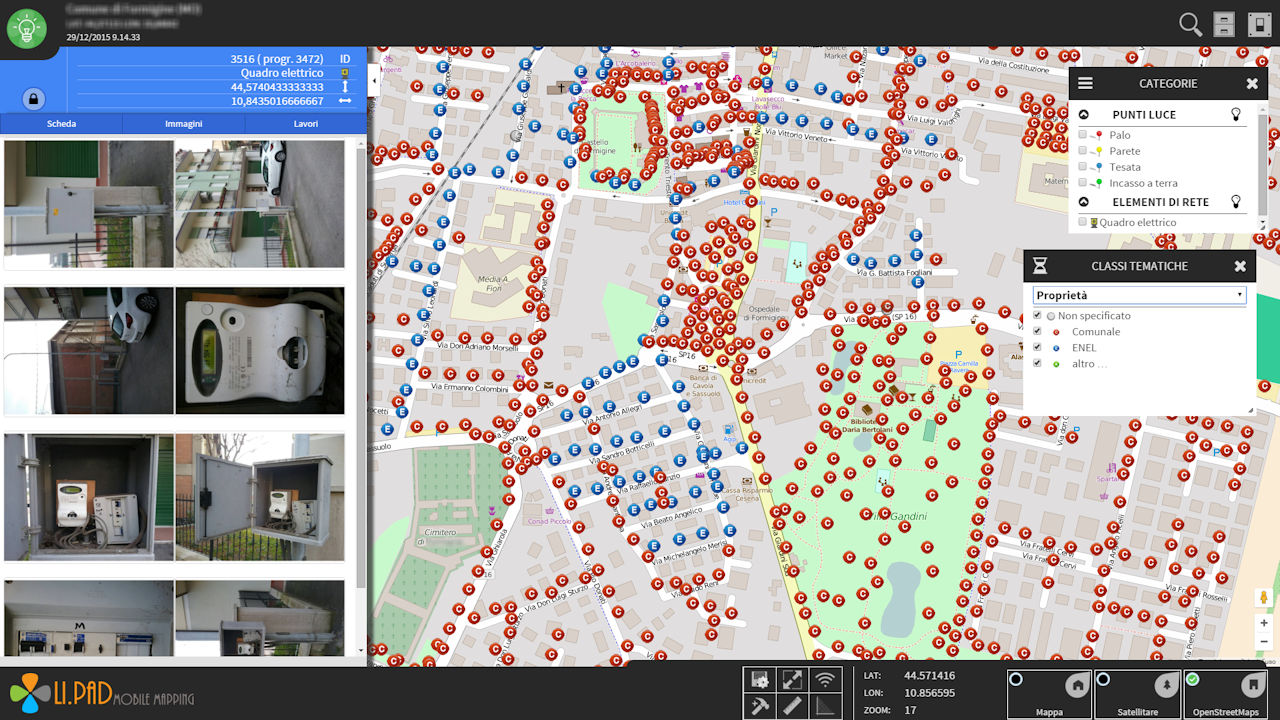

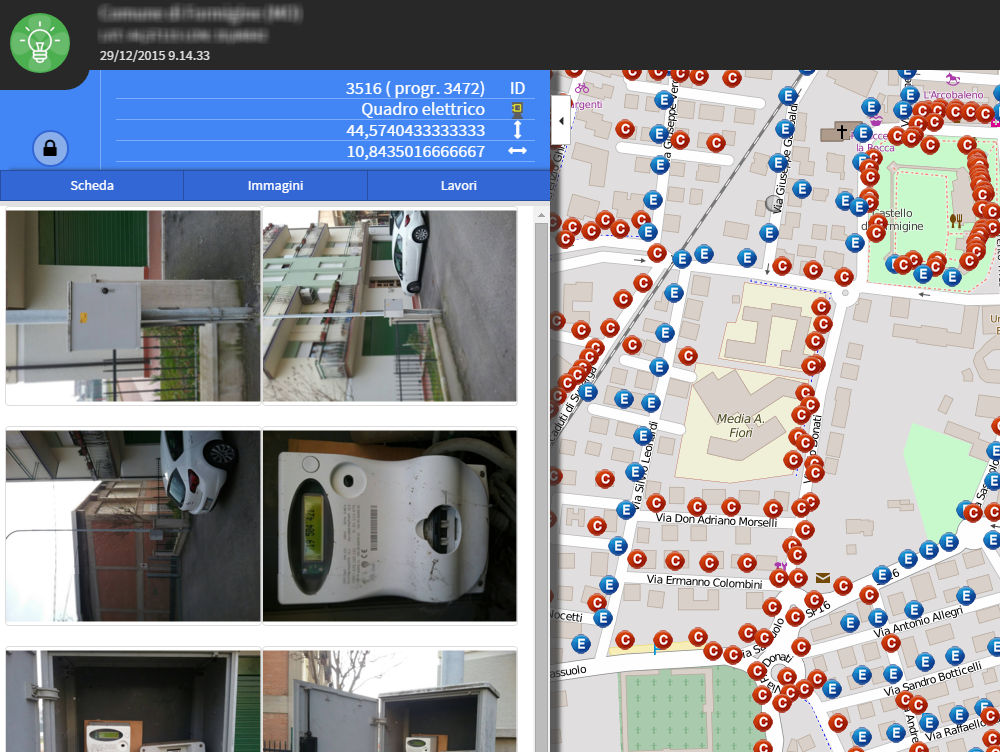

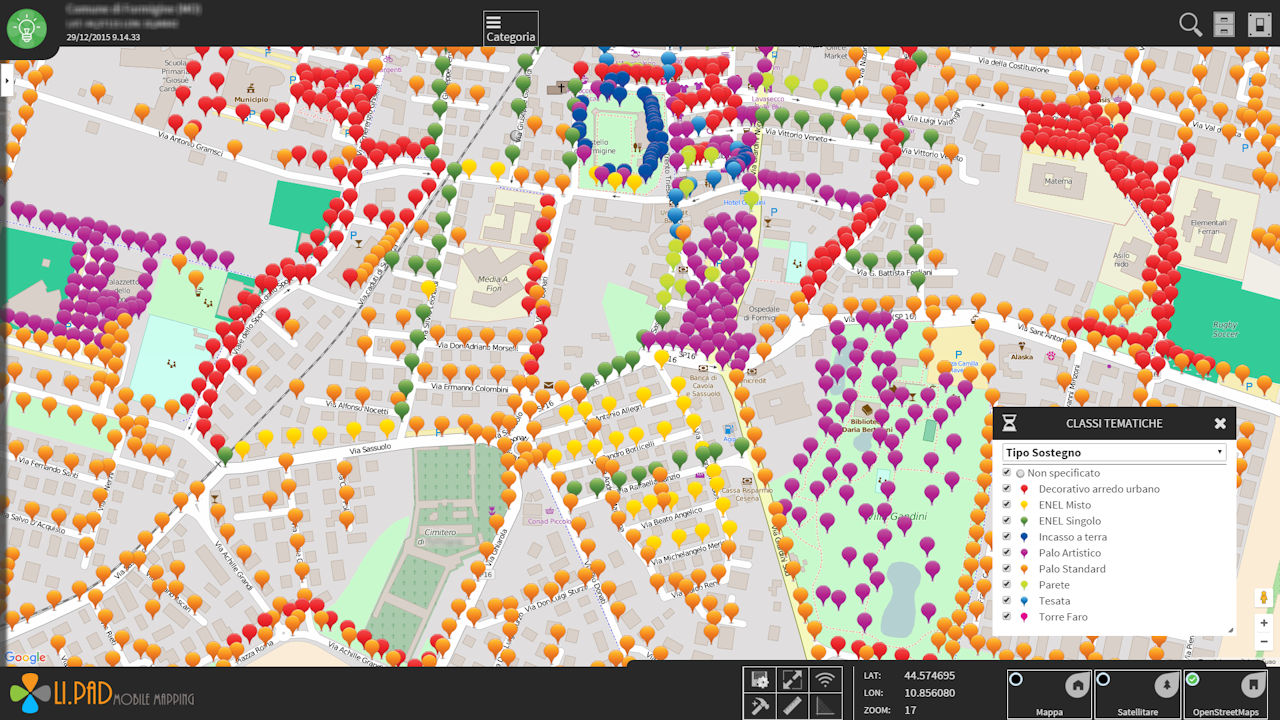

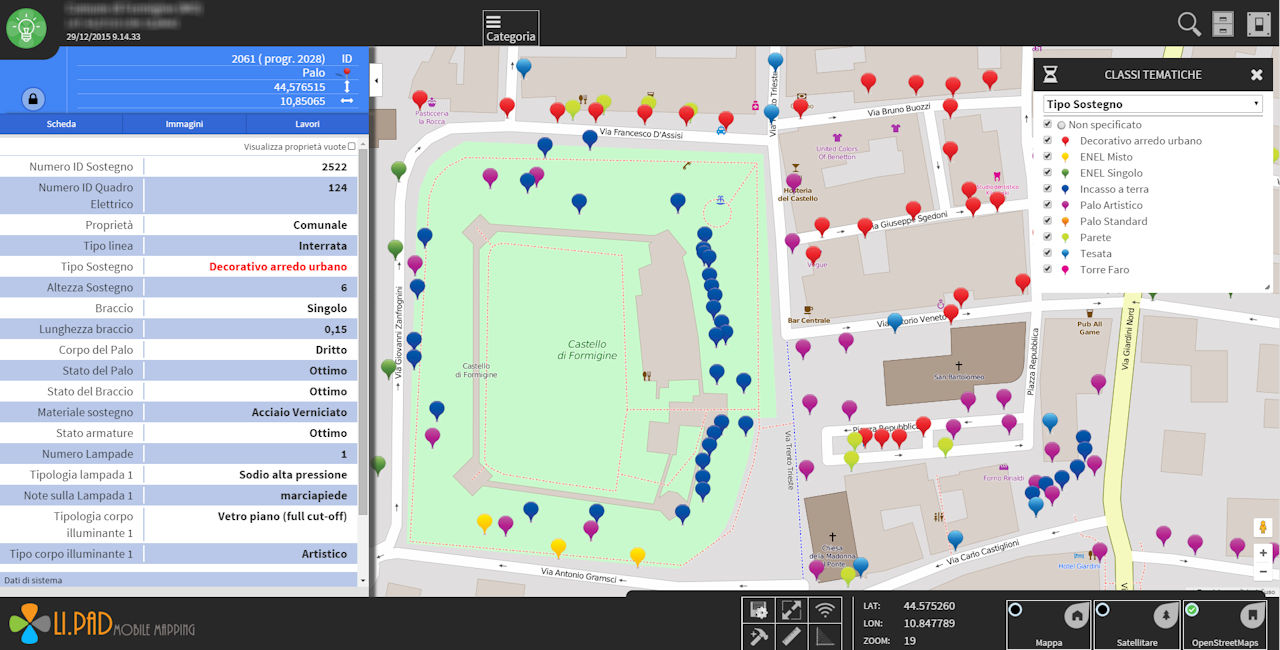

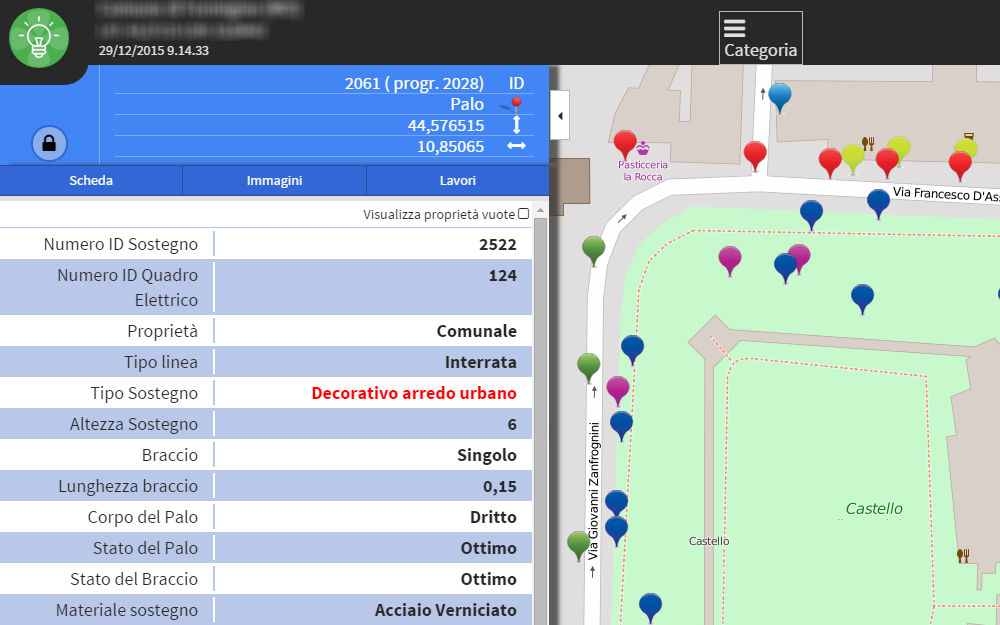

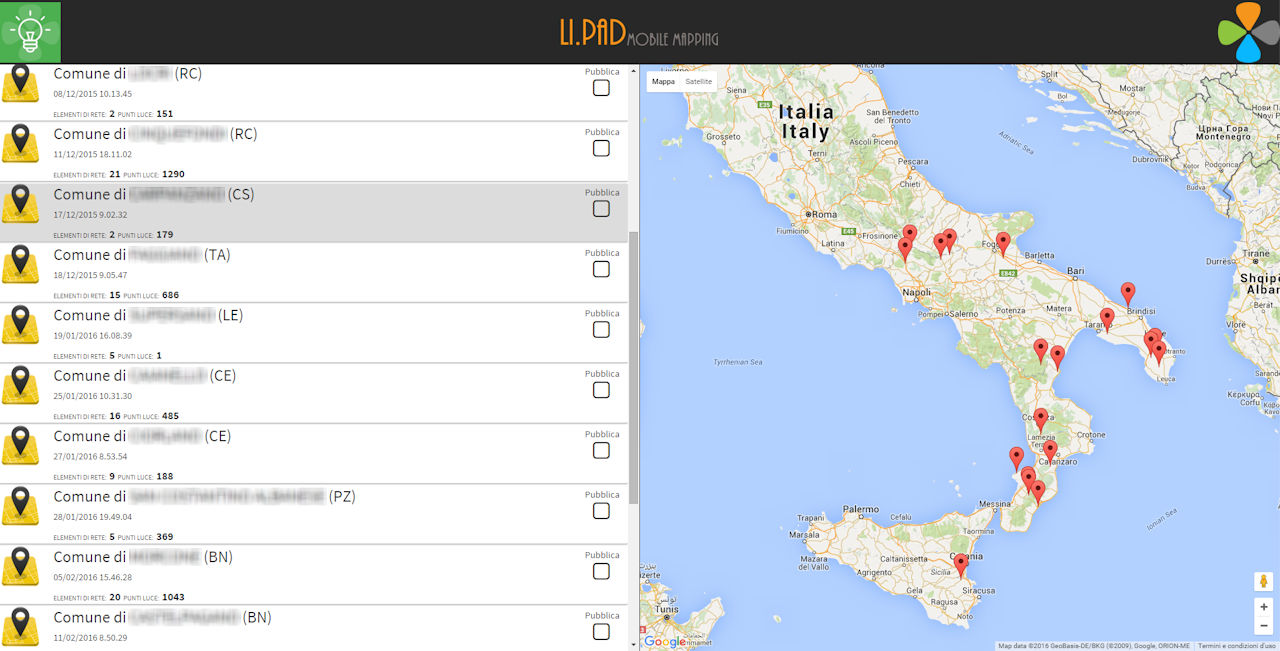

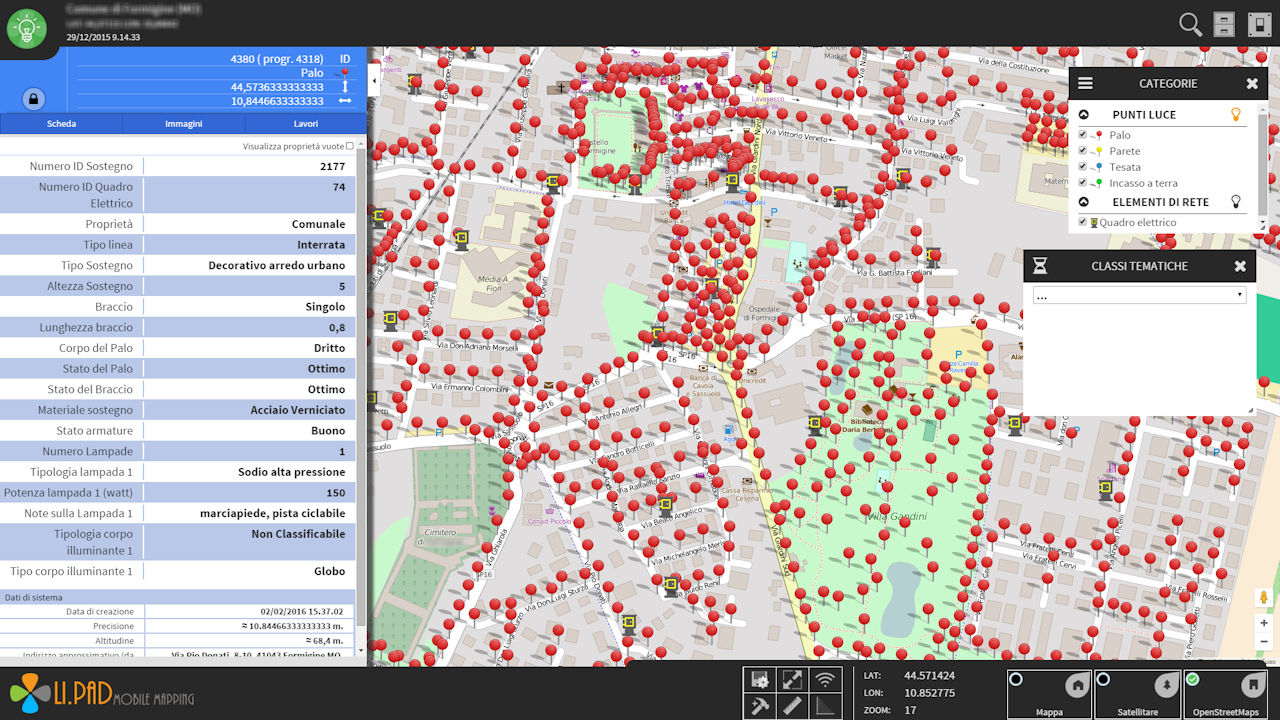

WEB SERVICE Screenshots

LEONARDO WEB
Information Technology
0175 88 42 8

LEONARDO WEB S.r.l. - Via Duccio Galimberti, 50 - 12030 Manta (CN)
P.IVA 02820440044 - PEC segreteria@leonardopec.com
Referente tecnico: GIANPIERO OLIVA - info@lipad.it

"Dopo aver utilizzato per molti rilievi il software Li.PAD possiamo affermare che il sistema è molto efficiente, ma ancor di più è la disponibilità e l’efficienza del personale che ci segue passo passo."

Filippo Mele - I-MAD S.r.l.

"Preciso, intuitivo e veloce! Proprio ciò che cercavamo."

Federico Morchio

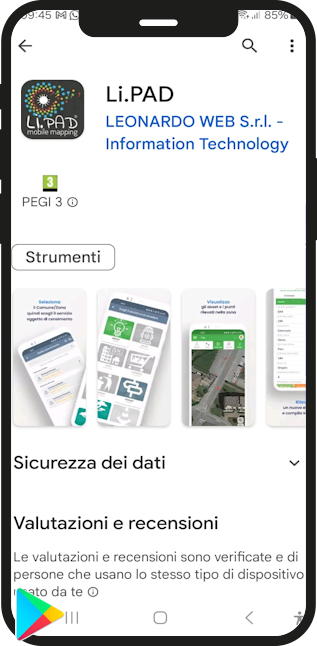

Li.PAD Mobile Mapping ENTRY LEVEL (100 punti) lo trovi su
